Une bride de tuyauterie est un composant mécanique qui relie les tuyaux, les vannes, les pompes et les équipements pour former un système de tuyauterie complet. Les brides assurent une étanchéité sans fuite grâce à l'action combinée des joints et du boulonnage, tout en permettant l'assemblage, le démontage et l'accès pour la maintenance tout au long du cycle de vie du système. Ce guide complet couvre tous les aspects de la sélection des brides, depuis les types de base et les classifications de pression jusqu'aux normes de matériaux et aux processus de fabrication.

Qu'est-ce qu'une bride de tuyauterie ?

Une bride de tuyauterie est un raccord en forme de disque qui crée une connexion sécurisée et étanche entre deux sections de tuyau ou entre un tuyau et tout équipement à brides. Le joint de bride est constitué de deux brides appariées avec un joint entre elles, maintenues ensemble par des boulons ou des goujons. Lorsque les boulons sont serrés, le joint se comprime et remplit les irrégularités microscopiques de surface sur les faces des brides, créant ainsi un joint étanche à la pression.

Les brides sont largement utilisées dans les industries pétrolière et gazière, le traitement chimique, la production d'énergie, le traitement de l'eau, le secteur maritime et pharmaceutique. Elles permettent aux ingénieurs de concevoir des systèmes de tuyauterie qui peuvent être assemblés, inspectés, nettoyés, modifiés et démontés sans couper ni souder les tuyaux. Cette maintenabilité est un avantage critique par rapport aux connexions soudées en permanence.

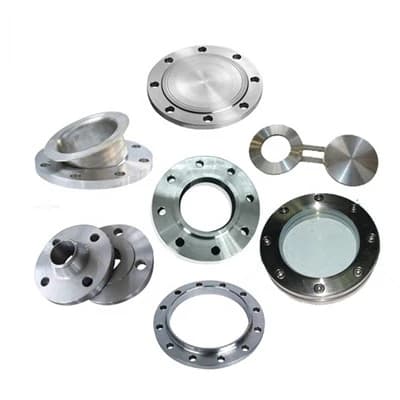

Aperçu des types de brides courantes

Il existe huit types principaux de brides, chacun conçu pour des exigences spécifiques de tuyauterie. Le choix entre eux dépend de la pression de service, de la température, de la taille du tuyau, de la méthode de fixation et de la fréquence de maintenance.

Les brides à souder en bout sont le choix préféré pour les conditions de service sévères car leur moyeu conique répartit la contrainte mécanique en douceur de la tuyauterie vers le corps de la bride. Les brides à emboîter offrent une alternative à moindre coût pour les systèmes à basse pression non critiques. Les brides aveugles fournissent des fermetures d'extrémité robustes pour les essais de pression et les points d'extension futurs. Les brides à souder en douille et filetées conviennent aux tuyauteries de petit diamètre où l'espace ou les contraintes de sécurité limitent le soudage.

Classifications de pression des brides (Classe 150-2500)

La face de la bride est la surface d'étanchéité qui entre en contact avec le joint. Une sélection correcte de la face est essentielle pour obtenir un joint sans fuite. Les cinq types de faces standard servent chacun à différents systèmes de joints et conditions de pression.

Face surélevée (RF) est la face la plus courante, avec une surface surélevée qui concentre la charge de boulonnage sur le joint. La hauteur typique de la face surélevée est de 1/16 pouce pour les classes 150-300 et de 1/4 pouce pour les classes 400-2500. Face plane (FF) s'étend sur toute la face de la bride et est utilisée avec de la fonte ou des équipements à face plane pour éviter la rupture de la bride due à la contrainte de boulonnage. Joint à anneau (RTJ) présente une rainure usinée avec précision qui accepte un joint métallique en anneau, créant un joint métal sur métal pour les services à haute pression et haute température. Mâle et femelle (M&F) et Langue et rainure (T&G) les faces assurent un alignement auto-centrant et une protection contre l'éjection pour le service des fluides chimiques et dangereux.


Normes de matériaux pour brides

La sélection du matériau est l'une des décisions les plus importantes dans la spécification des brides. Le matériau doit résister à la pression de service, à la température et à l'environnement chimique tout en restant économique et fabricable.

ASTM A105 est le matériau en acier au carbone standard pour les brides à usage général fonctionnant entre -20°F et 1000°F. ASTM A182 F304/F316 les aciers inoxydables austénitiques offrent une résistance à la corrosion pour les environnements chimiques et marins. ASTM A350 LF2 est un acier au carbone testé par impact pour les services à basse température jusqu'à -50°F. ASTM A182 F11/F22/F91 les alliages chrome-moly supportent un service à haute température jusqu'à 1100°F avec une excellente résistance au fluage. ASTM A182 F51/F53 les nuances duplex et super duplex offrent une résistance élevée et une résistance à la corrosion pour les applications marines et gaz acide.

Fabrication des brides

Les brides sont fabriquées par trois procédés principaux : le forgeage, la coulée et la découpe à partir de tôles. Le forgeage est la méthode la plus courante pour les brides ASME B16.5, produisant un flux de grain supérieur aligné avec le contour de la bride pour une résistance et une résistance à la fatigue maximales. La coulée est plus économique pour les formes complexes et les grands volumes de production mais produit des propriétés mécaniques inférieures avec un risque plus élevé de porosité interne. Les brides découpées dans une tôle sont usinées à partir de tôles d'acier laminé pour les grands diamètres dépassant les capacités de forgeage standard.

Le traitement thermique est appliqué selon les exigences du matériau : la normalisation soulage les contraintes internes, le recuit adoucit le matériau pour l'usinage, et la trempe et le revenu augmentent la résistance et la dureté. Un traitement thermique approprié garantit que la bride répond aux exigences de propriétés mécaniques de la spécification de matériau applicable.

Normes de brides

Plusieurs normes internationales régissent les dimensions des brides, les classifications de pression et les matériaux. ASME B16.5 est la norme la plus largement utilisée pour les brides de NPS 1/2 à 24, définissant des dimensions en pouces avec des classes de pression de 150 à 2500. EN 1092-1 est la norme européenne utilisant des dimensions métriques et des indices PN (PN2.5 à PN400). JIS B2220 est la norme japonaise utilisant des indices K (5K à 40K). GB/T 9112 est la norme nationale chinoise pour les brides de tuyauterie en acier. Comprendre la norme applicable à l'emplacement de votre projet est essentiel, car les brides de différentes normes ne sont pas directement interchangeables.

Comment sélectionner la bride appropriée

Une sélection efficace des brides suit un processus systématique. Tout d'abord, déterminez la pression et la température de conception à partir des conditions de procédé pour établir la classe de pression requise. Deuxièmement, sélectionnez le type de face en fonction du système de joints et des exigences d'étanchéité. Troisièmement, choisissez un matériau compatible avec le fluide de procédé, les conditions ambiantes et la plage de température. Quatrièmement, sélectionnez le type de bride en fonction de la méthode de fixation du tuyau (soudé, fileté ou libre) et des exigences de maintenance. Enfin, vérifiez que la combinaison sélectionnée respecte toutes les exigences applicables des codes et normes de l'industrie.

Le point clé à retenir est qu'une sélection correcte des brides nécessite d'évaluer la pression, la température, le fluide et les exigences de maintenance ensemble plutôt que séparément. Une bride qui est adéquate pour la pression seule peut échouer si le matériau est incompatible avec le fluide de procédé ou si le type de face ne convient pas au système de joints.
